一、MPLS LDP基本概念
1. LDP概述
LDP（Label Distribution Protocol，标签分发协议）采用UDP、TCP双协议承载机制。其中LDP Hello报文基于UDP协议封装，以组播方式实现LDP邻居发现与邻居关系保活。其余LDP控制报文均基于TCP协议传输，默认监听端口为646，负责完成LDP会话建立、参数协商及标签通告等交互过程。
LDP是MPLS体系的核心控制协议，对标传统网络的信令协议，主要承担FEC分类、标签分配、LSP隧道建立与维护等功能，同时标准化了标签分发过程中的各类交互信息与处理机制。LDP的工作流程分为两个核心阶段，首先在LSR设备间完成LDP会话建立，再基于LDP会话动态交互标签与FEC的映射关系，从而生成LSP转发路径。
MPLS数据转发的核心机制是标签交换，整体以FEC为依据为数据流分配标签，构建LSP。MPLS可以通过多种协议动态分配标签，不同协议适配不同的路由场景：
LDP协议为IGP协议、静态路由分配标签。
MP-BGP为VPNv4路由分配标签。
RSVP协议为MPLS-TE的数据包分配标签。
2. IP路由递归引流至LDP LSP
IP路由迭代到LDP，也称为IP路由递归引流到LDP LSP，是MPLS LDP体系下的一种转发增强特性。常用于骨干网流量优化、跨网段隧道承载场景。
对于网络中无法直接转发的IP路由，可以启用路由迭代功能，将这类路由递归引入LDP标签交换路径，让流量依托LSP隧道完成跨网段传输，最终抵达远端目标网络。缺省情况下，IP路由递归引流到MPLS LDP LSP功能处于关闭状态。
被迭代引流的LDP LSP对应的FEC地址，仅支持主机路由。只需要在迭代节点LER上单独开启功能，路径中转的LSR设备无需额外配置。可被迭代的IP路由类型不受限制，静态路由、BGP路由、IGP路由等主流路由协议生成的路由条目，均支持递归到LDP LSP。
LSP路径沿途的所有LSR设备，都需要在对应转发接口上启用LDP协议与MPLS转发功能。除此之外，也可以手动配置远端LDP对等体，建立LDP扩展会话，满足跨设备、跨网段的邻居建立需求。
二、IP迭代到LDP LSP案例

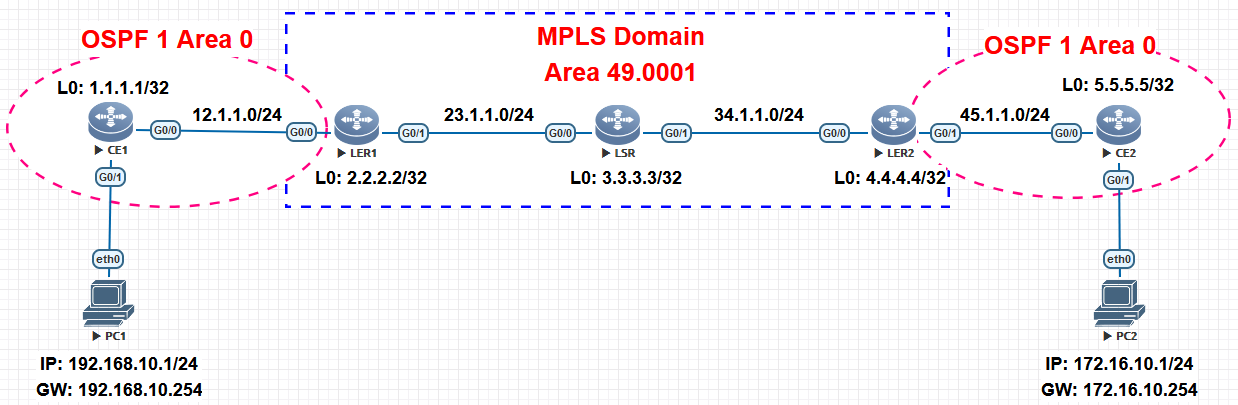

案例拓扑
案例需求
路由器LER1、LSR和LER间部署IS-IS路由协议，同时宣告Loopback0接口；
路由器LER1、LSR和LER2上启用MPLS转发功能，LDP会话基于Loopback0接口建立；
CE1和LER1、CE2和LER2间部署OSPF路由协议，进程号为1，同时宣告Loopback0接口；
CE1和CE2上分别有192.168.10.0/24和172.16.10.0/24模拟业务网段；
LER1上配置静态路由指向CE2，LER2上配置静态路由指向CE1，将静态路由重分布到OSPF；
LER1和LER2上开启IP迭代到LDP LSP功能。
1. IGP路由配置
[Step1] LER1上的IS-IS路由配置。
LER1(config)#router isis 1
LER1(config-router)#net 49.0001.0000.0000.0001.00
LER1(config-router)#exit
LER1(config)#interface gigabitEthernet 0/1
LER1(config-if-GigabitEthernet 0/1)#ip router isis 1
LER1(config-if-GigabitEthernet 0/1)#exit
LER1(config)#interface loopback 0
LER1(config-if-Loopback 0)#ip router isis 1
LER1(config-if-Loopback 0)#exit[Step2] LSR上的IS-IS路由配置。
LSR(config)#router isis 1
LSR(config-router)#net 49.0001.0000.0000.0002.00
LSR(config-router)#exit
LSR(config)#interface range gigabitEthernet 0/0-1
LSR(config-if-range)#ip router isis 1
LSR(config-if-range)#exit
LSR(config)#interface loopback 0
LSR(config-if-Loopback 0)#ip router isis 1
LSR(config-if-Loopback 0)#exit[Step3] LER2上的IS-IS路由配置。
LER2(config)#router isis 1
LER2(config-router)#net 49.0001.0000.0000.0003.00
LER2(config-router)#exit
LER2(config)#interface gigabitEthernet 0/0
LER2(config-if-GigabitEthernet 0/0)#ip router isis 1
LER2(config-if-GigabitEthernet 0/0)#exit
LER2(config)#interface loopback 0
LER2(config-if-Loopback 0)#ip router isis 1
LER2(config-if-Loopback 0)#exit[Step4] 验证：LER1上查看IS-IS路由条目。

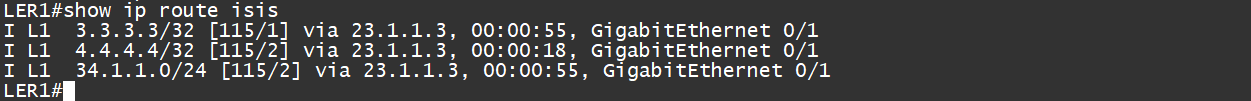

LER1#show ip route isis
[Step5] CE1上配置OSPF路由协议。
CE1(config)#router ospf 1
CE1(config-router)#router-id 1.1.1.1
Change router-id and update OSPF process! [yes/no]:yes
CE1(config-router)#network 1.1.1.1 0.0.0.0 area 0
CE1(config-router)#network 12.1.1.0 0.0.0.255 area 0
CE1(config-router)#network 192.168.10.0 0.0.0.255 area 0
CE1(config-router)#exit[Step6] LER1上配置OSPF路由协议。
LER1(config)#router ospf 1
LER1(config-router)#router-id 2.2.2.2
Change router-id and update OSPF process! [yes/no]:yes
LER1(config-router)#network 12.1.1.0 0.0.0.255 area 0
LER1(config-router)#exit[Step7] LER1上查看OSPF路由条目，能够学习到CE1的业务网段。
LER1#show ip route ospf
[Step8] CE2上配置OSPF路由协议。
CE2(config)#router ospf 1
CE2(config-router)#router-id 5.5.5.5
Change router-id and update OSPF process! [yes/no]:yes
CE2(config-router)#network 5.5.5.5 0.0.0.0 area 0
CE2(config-router)#network 45.1.1.0 0.0.0.255 area 0
CE2(config-router)#network 172.16.10.0 0.0.0.255 area 0
CE2(config-router)#exit[Step9] LER2上配置OSPF路由协议。
LER2(config)#router ospf 1
LER2(config-router)#router-id 4.4.4.4
Change router-id and update OSPF process! [yes/no]:yes
LER2(config-router)#network 45.1.1.0 0.0.0.255 area 0
LER2(config-router)#exit[Step10] LER2上查看OSPF路由条目，能够学习到CE2的业务网段。
LER2#show ip route ospf
2. LDP协议配置
[Step1] LER1上全局开启MPLS转发功能和LDP标签分发协议，开启互联接口的标签交换能力和LDP协议。
// 全局开启MPLS转发功能
LER1(config)#mpls ip
// 全局开启LDP标签分发协议
LER1(config)#mpls router ldp
// 指定LDP的Router-ID，使用force强制属性使其立即生效
LER1(config-mpls-router)#ldp router-id interface loopback 0 force
LER1(config-mpls-router)#exit
// 接口下开启LDP协议
LER1(config)#interface gigabitEthernet 0/1
LER1(config-if-GigabitEthernet 0/1)#mpls ip
// 缺省情况下，三层接口只能识别IP数据包，需要开启接口的标签交换功能
LER1(config-if-GigabitEthernet 0/1)#label-switching
LER1(config-if-GigabitEthernet 0/1)#exit[Step2] LSR上全局开启MPLS转发功能和LDP标签分发协议，开启互联接口的标签交换能力和LDP协议。
LSR(config)#mpls ip
LSR(config)#mpls router ldp
LSR(config-mpls-router)#ldp router-id interface loopback 0 force
LSR(config-mpls-router)#exit
LSR(config)#interface range gigabitEthernet 0/0-1
LSR(config-if-range)#mpls ip
LSR(config-if-range)#label-switching
LSR(config-if-range)#exit[Step3] LER2上全局开启MPLS转发功能和LDP标签分发协议，开启互联接口的标签交换能力和LDP协议。
LER2(config)#mpls ip
LER2(config)#mpls router ldp
LER2(config-mpls-router)#ldp router-id interface loopback 0 force
LER2(config-mpls-router)#exit
LER2(config)#interface gigabitEthernet 0/0
LER2(config-if-GigabitEthernet 0/0)#mpls ip
LER2(config-if-GigabitEthernet 0/0)#label-switching
LER2(config-if-GigabitEthernet 0/0)#exit[Step4] LSR上查看LDP邻居信息，能够正常与上下游LSR建立邻居。

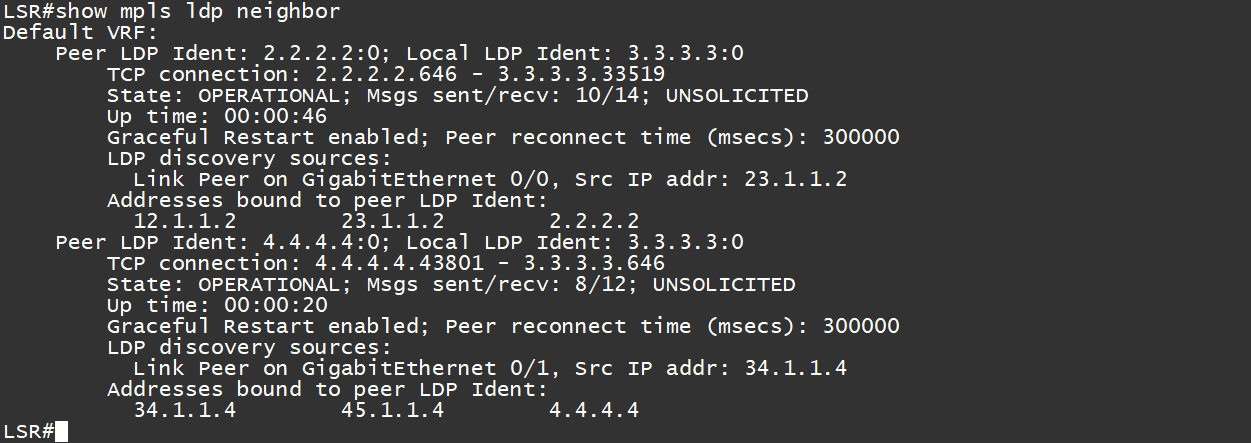

LSR#show mpls ldp neighbor
3. 静态路由配置
[Step1] LER1上配置静态路由指向CE2业务网段，下一跳为LER2的LDP Router ID，将静态路由重分布到OSPF。
LER1(config)#ip route 172.16.10.0 255.255.255.0 4.4.4.4
LER1(config)#router ospf 1
LER1(config-router)#redistribute static subnets
LER1(config-router)#exit[Step2] LER2上配置静态路由指向CE1业务网段，下一跳为LER1的LDP Router ID，将静态路由重分布到OSPF。
LER2(config)#ip route 192.168.10.0 255.255.255.0 2.2.2.2
LER2(config)#router ospf 1
LER2(config-router)#redistribute static subnets
LER2(config-router)#exit[Step3] LER1上查看静态路由条目和递归路由解析情况，都能看到我们配置的静态路由。

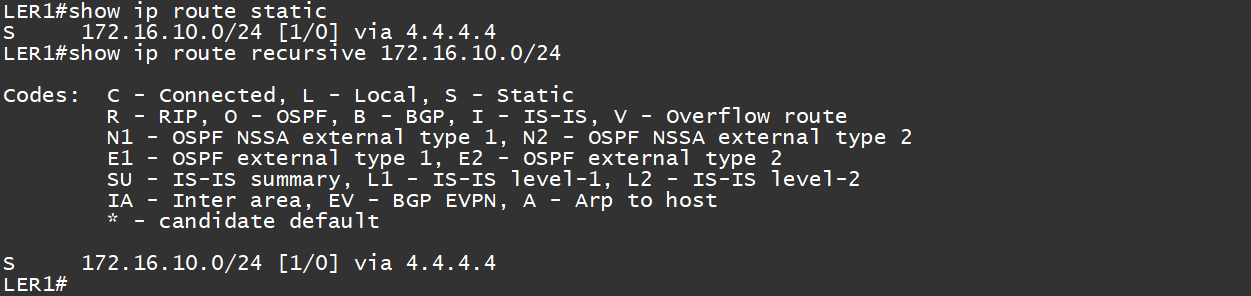

LER1#show ip route static
LER1#show ip route recursive 172.16.10.0/24
[Step4] LER2上查看静态路由条目和递归路由解析情况，都能看到我们配置的静态路由。
LER2#show ip route static

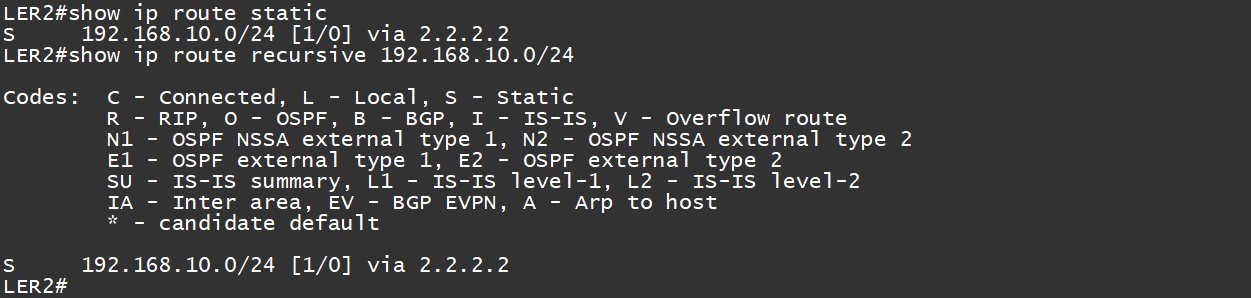

LER2#show ip route recursive 192.168.10.0/24
4. 开启IP迭代功能
[Step1] LER1上开启IP迭代到LDP LSP功能。
LER1(config)#recursive-route to mpls[Step2] LER2上开启IP迭代到LDP LSP功能。
LER2(config)#recursive-route to mpls5. 案例验证
[Step1] LER1上查看MPLS转发表，172.16.10.0/24路由已经生成对应的标签表项，流量会基于标签转发。说明路由已经成功递归迭代到MPLS LDP LSP隧道，路由迭代功能正常生效。

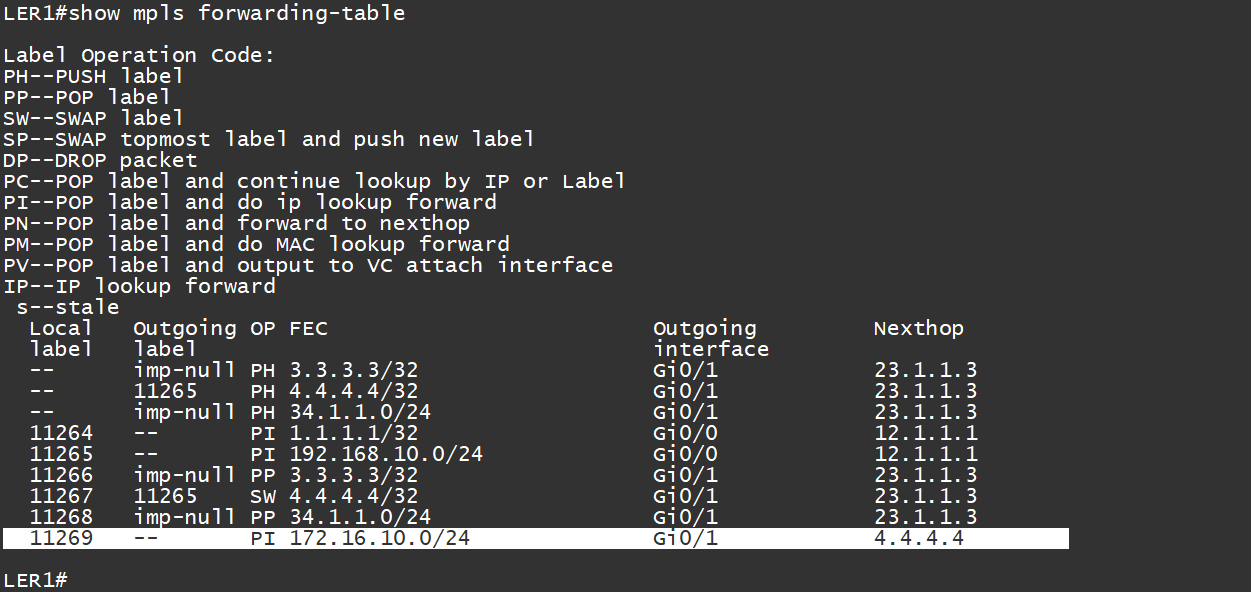

LER1#show mpls forwarding-table ——

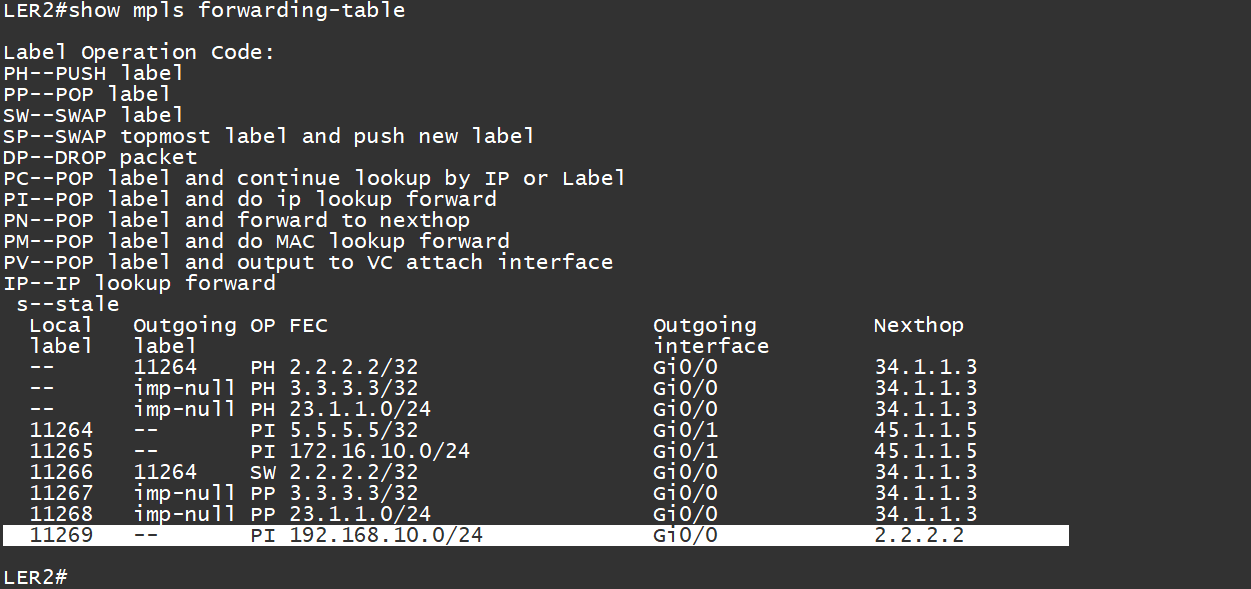

[Step2] LER2上查看MPLS转发表，192.168.10.0/24路由已经生成对应的标签表项，流量会基于标签转发。说明路由已经成功递归迭代到MPLS LDP LSP隧道，路由迭代功能正常生效。
LER2#show mpls forwarding-table
[Step3] LER1上从源地址192.168.10.254向172.16.10.254发起ping测试，数据包全部正常响应。说明流量可以通过标签隧道正常转发，路由迭代和MPLS转发功能正常运行。

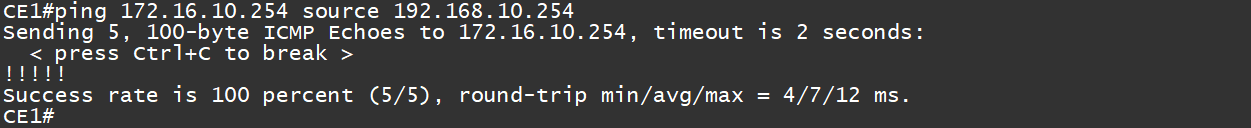

CE1#ping 172.16.10.254 source 192.168.10.254
[Step4] LER2上从源地址172.16.10.254向192.168.10.254发起ping测试，数据包全部正常响应。说明流量可以通过标签隧道正常转发，路由迭代和MPLS转发功能正常运行。

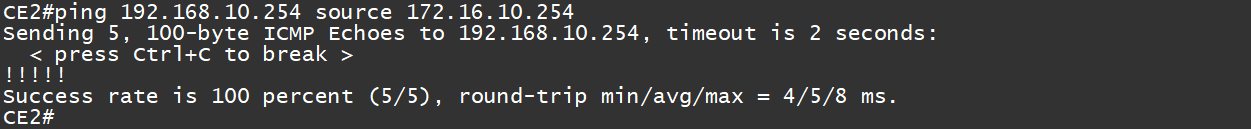

CE2#ping 192.168.10.254 source 172.16.10.254
[Step5] PC1上向PC2发起ping测试，能够正常访问。

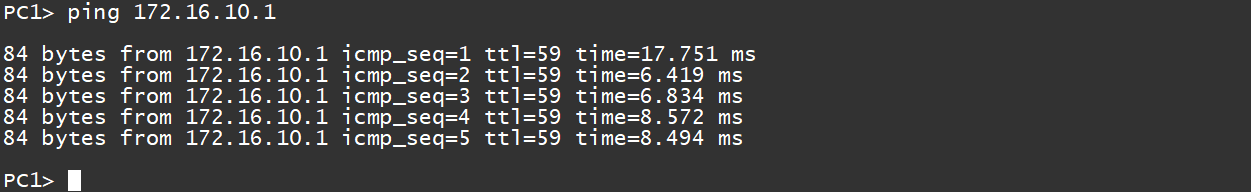

PC1> ping 172.16.10.1

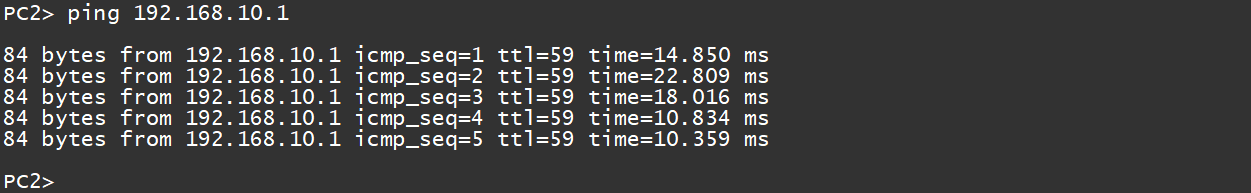

[Step6] PC2上向PC1发起ping测试，能够正常访问。
PC2> ping 192.168.10.1
