一、LDP基本原理

1. 标签分发协议LDP

LDP（Label Distribution Protocol，标签分发协议）采用UDP、TCP双协议承载机制。其中LDP Hello报文基于UDP协议封装，以组播方式实现LDP邻居发现与邻居关系保活。其余LDP控制报文均基于TCP协议传输，默认监听端口为646，负责完成LDP会话建立、参数协商及标签通告等交互过程.

LDP是MPLS体系的核心控制协议，对标传统网络的信令协议，主要承担FEC分类、标签分配、LSP隧道建立与维护等功能，同时标准化了标签分发过程中的各类交互信息与处理机制。LDP的工作流程分为两个核心阶段，首先在LSR设备间完成LDP会话建立，再基于LDP会话动态交互标签与FEC的映射关系，从而生成LSP转发路径。

MPLS数据转发的核心机制是标签交换，整体以FEC为依据为数据流分配标签，构建LSP。MPLS可以通过多种协议动态分配标签，不同协议适配不同的路由场景：

LDP协议为IGP协议、静态路由分配标签。
MP-BGP为VPNv4路由分配标签。
RSVP协议为MPLS-TE的数据包分配标签。

2. LDP相关术语

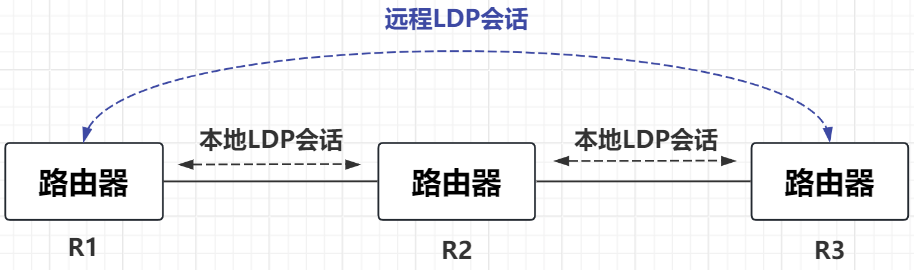

LSR之间交互标签绑定信息之间必须建立LDP会话，LDP会话可以分为：

本地LDP会话（Local LDP Session）：建立会话的两个LSR之间是直连的；
远程LDP会话（Remote LDP Session）：建立会话的两个LSR之间是可以直连的，也可以是非直连的。

两台LSR之间交互Hello消息之后，即可建立起邻接（Adjacency）关系。在建立邻接关系的基础上，两台LSR之间交互LDP会话消息，建立起LDP会话，两台设备之间形成对等体关系。

3. 远程LDP会话

远程LDP会话，也叫非直连LDP会话，是指两台物理非直连、但三层路由可达的LSR，通过手动配置LDP邻居IP，跳过中间设备，直接建立LDPTCP邻居会话，交互FEC与标签映射、建立端到端LSP，不依赖直连链路。

建立远程LDP会话的前提是两台LSR之间三层路由互通（静态路由/IGP均可），路由可达是建立远程LDP会话的基础。通过手动将对端LSR的Loopback地址配置为LDP远程邻居，不通过LDP链路Hello报文自动发现，手动静态指定邻居。

建立连接过程

设备根据配置的远端Loopback地址，主动发起TCP连接（LDP默认TCP646端口）；
TCP链路建立后，交互LDP初始化消息、会话参数协商；
会话建立成功后，直接交换FEC-标签映射、标签回收、通知等LDP消息；
不经过中间路由器参与LDP邻居协商，两端直连交互标签信息。

二、远程LDP会话配置案例

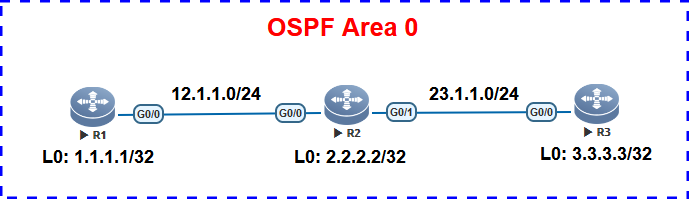

案例拓扑

案例需求

R1、R2、R3、R4运行OSPF路由协议，进程号为1，归属区域为0，通告直连接口及Loopback0接口
所有路由器激活MPLS，基于Loopback接口建立LDP邻居，同时在R1和R3建立远程LDP会话

[Step1] R1上的OSPF路由配置。

R1(config)#router ospf 1
R1(config-router)#router-id 1.1.1.1
Change router-id and update OSPF process! [yes/no]:yes
R1(config-router)#network 1.1.1.1 0.0.0.0 area 0
R1(config-router)#network 12.1.1.0 0.0.0.255 area 0
R1(config-router)#exit

[Step2] R2上的OSPF路由配置。

R2(config)#router ospf 1
R2(config-router)#router-id 2.2.2.2
Change router-id and update OSPF process! [yes/no]:yes
R2(config-router)#network 2.2.2.2 0.0.0.0 area 0
R2(config-router)#network 12.1.1.0 0.0.0.255 area 0
R2(config-router)#network 23.1.1.0 0.0.0.255 area 0
R2(config-router)#exit

[Step3] R3上的OSPF路由配置。

R3(config)#router ospf 1
R3(config-router)#router-id 3.3.3.3
Change router-id and update OSPF process! [yes/no]:yes
R3(config-router)#network 3.3.3.3 0.0.0.0 area 0
R3(config-router)#network 23.1.1.0 0.0.0.255 area 0
R3(config-router)#exit

[Step4] R1上全局开启MPLS转发功能和LDP标签分发协议，指定远端会话设备R3的LDP RouterID，开启互联接口的标签交换能力和LDP协议。

// 全局开启MPLS转发功能
R1(config)#mpls ip
// 全局开启LDP标签分发协议
R1(config)#mpls router ldp
// 指定LDP的Router-ID，使用force强制属性使其立即生效
R1(config-mpls-router)#ldp router-id interface loopback 0 force
// 指定远端会话设备的LDP Router ID
R1(config-mpls-router)#neighbor 3.3.3.3
R1(config-mpls-router)#exit
R1(config)#interface g0/0
// 接口下开启LDP协议
R1(config-if-GigabitEthernet 0/0)#mpls ip
// 缺省情况下，三层接口只能识别IP数据包，需要开启接口的标签交换功能
R1(config-if-GigabitEthernet 0/0)#label-switching
R1(config-if-GigabitEthernet 0/0)#exit

[Step5] R2上全局开启MPLS转发功能和LDP标签分发协议，开启互联接口的标签交换能力和LDP协议。

R2(config)#mpls ip
R2(config)#mpls router ldp
R2(config-mpls-router)#ldp router-id interface loopback 0 force
R2(config-mpls-router)#exit
R2(config)#interface range g0/0-1
R2(config-if-range)#mpls ip
R2(config-if-range)#label-switching
R2(config-if-range)#exit

[Step6] R3上全局开启MPLS转发功能和LDP标签分发协议，指定远端会话设备R1的LDP RouterID，开启互联接口的标签交换能力和LDP协议。

R3(config)#mpls ip
R3(config)#mpls router ldp
R3(config-mpls-router)#ldp router-id interface loopback 0 force
R3(config-mpls-router)#neighbor 1.1.1.1
R3(config-mpls-router)#exit
R3(config)#interface g0/0
R3(config-if-GigabitEthernet 0/0)#mpls ip
R3(config-if-GigabitEthernet 0/0)#label-switching
R3(config-if-GigabitEthernet 0/0)#exit

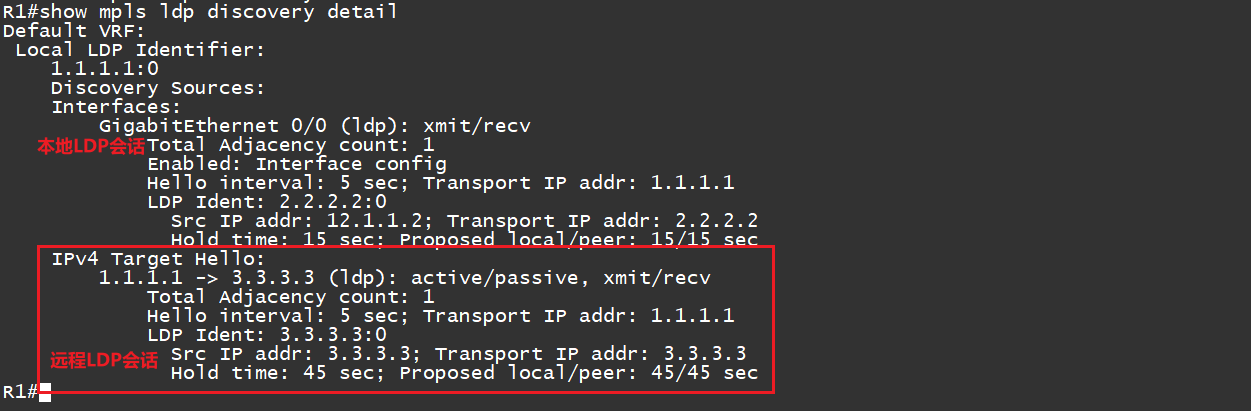

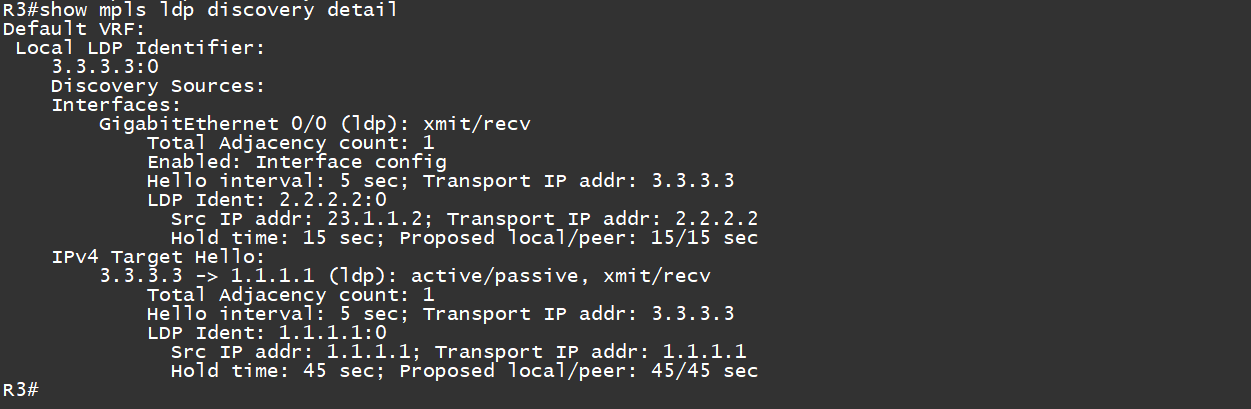

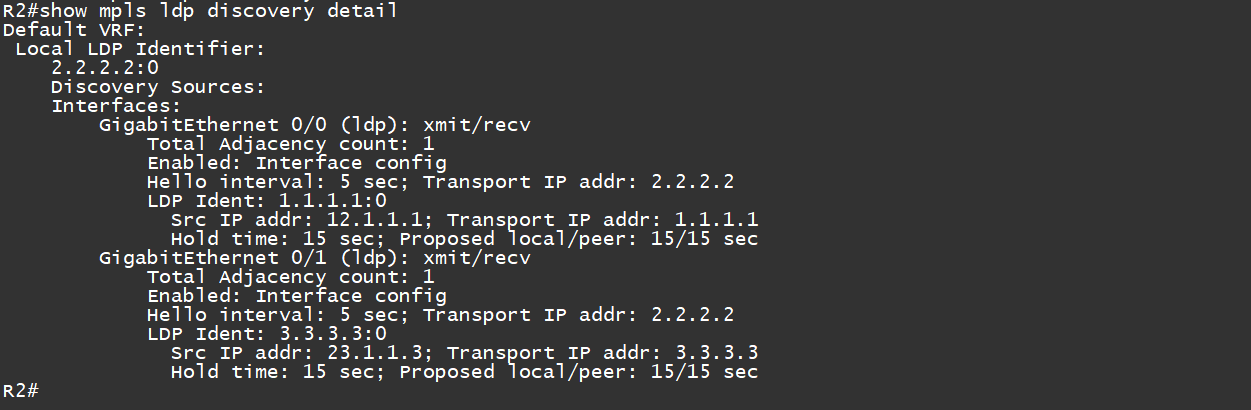

[Step7] 查看R1上的LDP发现情况，此时能够看到一个本地LDP会话（2.2.2.2）和远程LDP会话（3.3.3.3）。
